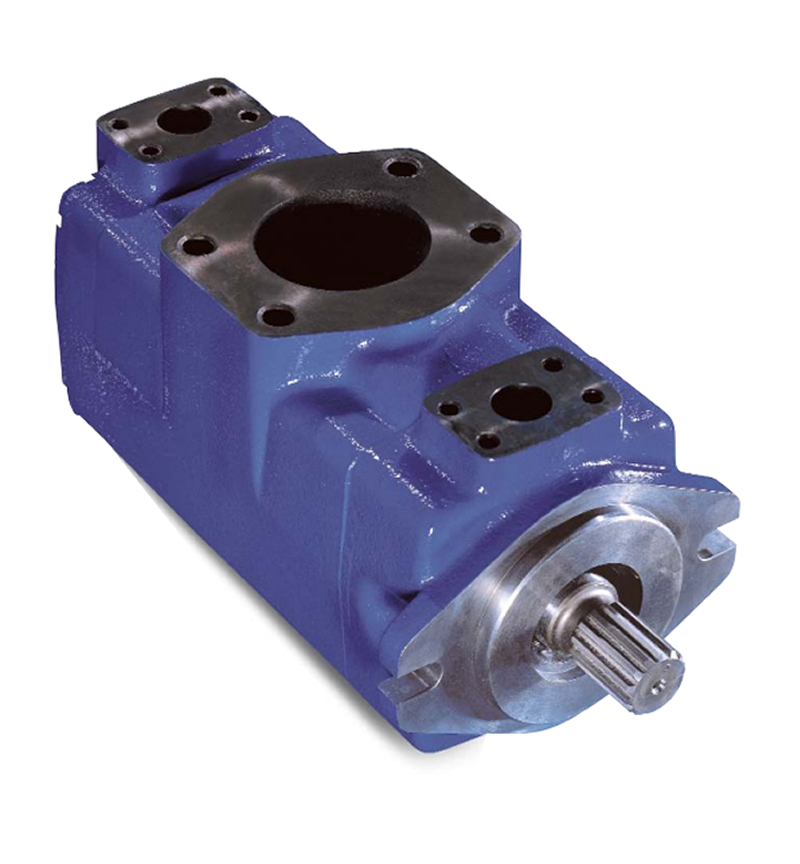

Bomba de Palheta VMQ Série 30 – Vickers
Deslocamento Fixo, Para Aplicações Industriais e Móveis.
Os mais recentes e avançados bombas de palhetas de deslocamento fixo Vickers™ VMQ estabelecem novos padrões de desempenho e eficiência tanto para aplicações industriais quanto móveis. Lançada originalmente em 1995, a nova série VMQ apresenta aprimoramentos de design em todas as áreas, resultando em uma combinação única de capacidades de pressão mais elevadas e níveis excepcionais de baixo ruído.
As bombas Vickers™ VMQ oferecem classificações de pressão contínua de até 293 bar (4250 psi) para o tamanho do chassi 25 e deslocamentos de até 488 cm³/r (29,78 in³/r) com a versão de bomba tripla. Além disso, reduções significativas nos níveis de ruído, provenientes de um design intrinsecamente silencioso, abrem possibilidades em aplicações convencionais de bombas de engrenagens internas.
A superfície altamente resistente a apreensões da placa de palheta de bronze é particularmente tolerante em aplicações de inicialização a frio.
Desempenho: As bombas Vickers™ VMQ atendem às normas globais SAE e ISO. Três tamanhos de chassi de bomba única e três tamanhos de chassi de acionamento direto estão disponíveis em 20 deslocamentos, variando de 10 cm³/r (0,62 in³/r) a 240 cm³/r (14,65 in³/r). Quatro configurações de bomba dupla oferecem deslocamentos combinados de 20 cm³/r (1,23 in³/r) até 398 cm³/r (24,29 in³/r), e duas configurações de bomba tripla podem combinar deslocamentos de 110 cm³/r (6,71 in³/r) a 488 cm³/r (29,78 in³/r). As classificações de pressão contínua na saída atingem 293 bar (4250 psi), com pressões de pico permitidas de até 310 bar (4500 psi).
Recursos e Benefícios:
- Design hidraulicamente equilibrado (sem forças radiais internas) garante vida praticamente ilimitada para eixo e rolamento.
- Níveis extremamente baixos de ruído contribuem para o conforto do operador.
- Eixos podem lidar facilmente com pressões máximas, garantindo vida excepcionalmente longa do eixo.
- A placa de palheta bimetálica única permite inicializações a frio.
- O design eficiente permite que as bombas operem nas condições mais severas de velocidade, temperatura e carga cíclica.
- Cartuchos removíveis, geralmente com a bomba em linha, facilitam a manutenção ou alterações de fluxo.
- Vinte deslocamentos possibilitam a escolha da melhor saída de fluxo para o uso ótimo de energia.
- Cartuchos intercambiáveis entre bombas simples, de acionamento direto, duplas e triplas simplificam a seleção de cartuchos e reduzem o inventário.
- Eficiências volumétricas elevadas.
- Compatíveis com uma ampla variedade de fluidos.
- Opções de vedação do eixo: design de vedação única para aplicações de “montagem a seco” ou design de vedação dupla para separação de fluido em aplicações de “montagem úmida”, como caixas de engrenagens ou onde o lubrificante está sempre presente (aplicações de montagem úmida prolongam a vida do eixo).
Bomba de Palheta VMQ Série 30
Características Principais
A Bomba de Palheta VMQ Série 30 da Vickers™ representa o estado-da-arte em deslocamento fixo, estabelecendo novos padrões de desempenho e eficiência em aplicações industriais e móveis.
Características Principais
- Desempenho Aprimorado: A série VMQ apresenta aprimoramentos de design, proporcionando capacidades de pressão mais elevadas e níveis excepcionalmente baixos de ruído.
- Ampla Variedade: Disponível em três tamanhos de chassi, oferecendo 20 deslocamentos que variam de 10 cm³/r a 240 cm³/r, atendendo a diversas necessidades.
- Conformidade Global: Atende aos rigorosos padrões globais SAE e ISO, garantindo qualidade e confiabilidade.
Vantagens Operacionais
- Vida Útil Prolongada: O design hidraulicamente equilibrado garante uma vida praticamente ilimitada para eixo e rolamento.
- Eficiência Energética: Com vinte deslocamentos disponíveis, é possível selecionar a melhor saída de fluxo para otimizar o uso de energia.
- Manutenção Facilitada: Cartuchos removíveis e intercambiáveis simplificam a manutenção e reduzem o inventário.
- Adaptação a Condições Severas: Projetada para operar em condições adversas de velocidade, temperatura e carga cíclica.
Importância da Escolha da Bomba VMQ
Ao optar pela Bomba de Palheta VMQ Série 30 da Vickers™, os clientes garantem uma solução robusta e eficiente para suas aplicações. Desde a conformidade com padrões globais até a adaptabilidade a diversas condições operacionais, essa bomba destaca-se como uma escolha essencial para quem busca qualidade, desempenho e confiabilidade em suas operações industriais e móveis.
Aplicação de Bombas de Palheta
Características da Bomba
Velocidade Mínima A velocidade mínima recomendada de partida, sob condições de fluido mencionadas na página 6, é geralmente de 600 rotações por minuto (r/min). No entanto, o tamanho da bomba, as características do sistema e as condições ambientais podem aumentar ou diminuir essa velocidade. Uma velocidade mais baixa muitas vezes pode ser alcançada depois que a bomba foi iniciada. Se velocidades de partida ou operacionais baixas forem necessárias, consulte o representante de Hidráulica da Eaton.
Pressão Nominal As bombas não devem ser operadas em velocidades ociosas próximas ou iguais às pressões nominais por períodos prolongados. Sobreaquecimento localizado e danos podem ocorrer. Nunca assuma que bombas em uma montagem de bomba dupla, tripla ou de acionamento direto podem ser carregadas simultaneamente até a pressão nominal. O carregamento do eixo deve ser verificado quanto ao torque excessivo. Nunca carregue ou descarregue uma bomba VMQ a taxas superiores a 10.342 bar/s (150.000 psig/s), pois pode ocorrer instabilidade da bomba. Se descarregar a bomba a taxas superiores a 5.171 bar/s (75.000 psig/s), certifique-se de que a pressão de entrada não caia abaixo de 0,83 bar (12 psi) absoluto.
Alinhamento do Acionamento A concentricidade e o alinhamento angular dos eixos são importantes para a vida útil da bomba. O desalinhamento pode induzir cargas pesadas nos rolamentos, causando falhas prematuras. Metades do acoplamento flexível devem ser alinhadas de acordo com as recomendações do fabricante do acoplamento.
Juntas Universais Ao usar acoplamentos de junta universal dupla, os eixos devem ser paralelos e as cruzetas devem estar alinhadas. O deslocamento deve ser mantido o mais baixo possível. O deslocamento máximo permitido variará, é claro, com as condições da aplicação. O ajuste diâmetro-diametral do eixo da bomba à junta universal deve ser próximo (ajuste de diâmetro principal) sem folgas.
Acessórios de Acionamento da Placa de Montagem Um eixo estriado é recomendado em aplicações em que o eixo da bomba é acoplado diretamente a uma transmissão ou caixa de engrenagens. Os acionamentos estriados devem ser lubrificados. A possibilidade de interferência entre o eixo e os estrias da transmissão, devido à acumulação de tolerâncias, pode existir. Para reduzir essa possibilidade, devem ser usados encaixes estriados laterais. Um ajuste de dente lateral e um curto comprimento de engajamento permitem mais flexibilidade e menos tendência a cargas laterais do que um ajuste estriado de diâmetro principal ou um longo engajamento estriado. Como regra geral, o engajamento mínimo do estriado não deve ser inferior a 85% do diâmetro passo do estriado para garantir a classificação máxima de torque do eixo.
Dimensões de Montagem – Requisitos Os requisitos de controle dimensional do ponto de montagem do cliente, ao qual a bomba ou motor está fixado, são os seguintes:
- Diâmetro Piloto: A concentricidade do diâmetro piloto feminino do cliente em relação ao eixo efetivo do acionamento feminino deve estar dentro de 0,10 mm (0,004 pol.) de leitura total do indicador. A folga entre os diâmetros piloto masculino e feminino deve ser de +0,01 a +0,05 mm (+0,0005 a +0,0020 pol.).
- Face de Montagem: A face de montagem do cliente, à qual a bomba ou motor está fixado, deve ser quadrada em relação ao eixo do acionamento feminino dentro de 0,0381 mm por mm (0,0015 pol. por pol.).
- Eixos: As dimensões dos receptores de eixo com chaveta devem estar entre +0,003 e +0,03 mm (+0,0001 e +0,0010 pol.) do diâmetro máximo do eixo mostrado nas páginas 63 e 64.
